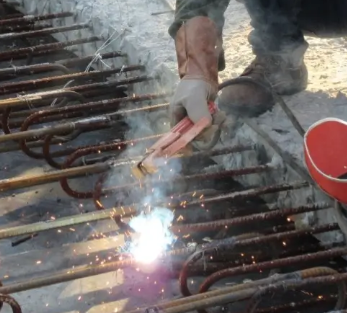

植筋后能高溫焊接嗎？在選用植筋膠時你是否會考慮它的耐高溫性能呢？這兩個問題的共同要點在于植筋膠能不能應對高溫焊接？存在這些問題的同時也反映了一種普遍的現(xiàn)象：在實際應用過程中會有一些植筋工程存在后焊接的需求。

那么，為什么大家會有這些顧慮呢？原因是由于植筋焊接的溫度能夠高達千攝氏度以上，環(huán)氧植筋膠熱分解溫度一般在180°C-300°C，如果不做任何保護措施直接焊接，焊接產生的高溫會使膠體喪失粘結性能，強度失效，導致植筋脫錨。

所以這種方式不可取，那么，如何預防和改善高溫焊接造成的影響成了我們首要考慮的問題。其核心措施離不開高溫預防，即合理控制膠體部位的溫度。

在GB50550-2010《建筑結構加固工程施工質量驗收規(guī)范》第19.1.5條，已經對植筋后焊接的處理做出了明確規(guī)定：植筋時，其鋼筋應該先焊后種植，當有困難而必須后焊時，其焊點距基材混凝土表面應該大于15d，且應該采用冰水浸漬濕毛巾多層包裹植筋外露部份的根部。對于成批的植筋仍堅持先焊接后植筋的原則，以確保膠層不致因高溫作用而受損傷。

從以上相關規(guī)范可以看出，通過采取相應的保護措施能使膠體附近溫度保持在一個相對安全的區(qū)間內，就不會對植筋膠膠體性能產生影響或者可以較大程度降低對膠體性能產生的影響。當植筋加固需要高溫焊接時，采取適當保護措施后的焊接是可行的。同時，還可以采取以下這些方法。

首先，適當增加錨固深度。經實驗表明，適當增加錨固深度，不僅可以提高植筋的抗拉極限承載力，也能減小植筋滑移量。其次，增大焊點到植筋膠層的距離。增大焊點到植筋膠膠層的距離直接減小了高溫焊接對植筋的影響。然后，還可以采用其他連接方式，比如綁扎搭接、機械連接。這樣的方式能使施工變得更簡單，在不損害鋼筋的同時其質量也比較穩(wěn)定。不過具體采用哪種連接方式需要根據實際情況安排，參照標準規(guī)范再作出合理的選擇。

另外，在不宜使用以上方法的情況下，選擇耐高溫性能的植筋膠可以從源頭避免問題。

劣質的植筋膠往往不耐高溫，隨著溫度升高對膠體性能的影響就會越大，粘結能力下降越快，就會喪失承載力。

為了保障加固效果，我們應該選用耐高溫、粘結能力強、抗拉強度高的植筋膠進行加固。

所以說，一款高品質的植筋膠不僅能在植筋加固工程當中起著高強粘結作用，如果能同時縮小對高溫焊接的影響，其加固意義非同小可?？偠灾?，擁有耐高溫焊接報告的植筋膠對植筋加固來說是一種雙重保障。
